Famiglia PH250T


Il preriscaldatore ad induzione a frequenza industriale è un apparecchiatura studiata per preriscaldare i fili di rame, di alluminio, per termocoppie o simili, sulle linee di estrusione, prima che il filo venga a contatto con il materiale isolante caldo.

Il filo nudo passa all’interno dell’apparecchiatura tramite due o più pulegge di rinvio. Attraverso il contatto sulla puleggia superiore conduttiva il filo forma una spira in corto circuito all’interno di uno speciale trasformatore. Il sistema elettronico di regolazione e controllo della corrente permette di riscaldare il filo sino alla temperatura desiderata.

E’ indicato per :

  • ELIMINARE GLI SHOCK TERMICI dovuti alla contrazione dell’isolante caldo sul filo freddo
  • AUMENTARE LA VELOCITA’ DI ESTRUSIONE soprattutto con quei materiali isolanti speciali (es: polietilene reticolato, fluorurati)
  • MIGLIORARE L’ADESIONE DELL’ISOLANTE SUL FILO RIGIDO
  • MIGLIORARE LE CARATTERISTICHE DELLA SPELLATURA dei fili per cablaggi elettrici
  • MIGLIORARE LE CARATTERISTICHE ELETTRICHE SUI CAVI SCHERMATI come ad esempio l’attenuazione
  • MIGLIORARE LE CARATTERISTICHE FISICHE E MECCANICHE DEI CAVI come la criccatura sull’isolante e la rottura precoce sulle prove di trazione
  • ASCIUGARE DAL LUBRIFICANTE IL FILO IN TRAFILA
SIF ha sviluppato negli anni una gamma completa di Preriscaldatori, che non teme rivali sul mercato, con possibilità di personalizzare le soluzioni in funzione della necessità del cliente, a seconda dell’applicazione e della gamma dei fili da preriscaldare.

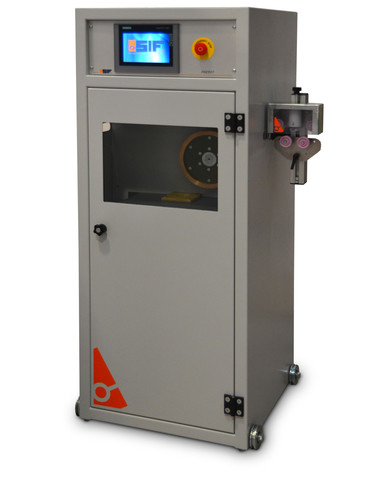

  Small wire series
TIPO K08 K12 K15 K20
Potenza (kVA) 8 12 15 20
Tensione d’uscita (V) 8 – 12 – 16 – 20
Diametro pulegge (mm) 180 – 230
Tensione alimentazione (V) 400
Velocità linea (m/min) Da 10 a 2500*


* specificare in fase di richiesta

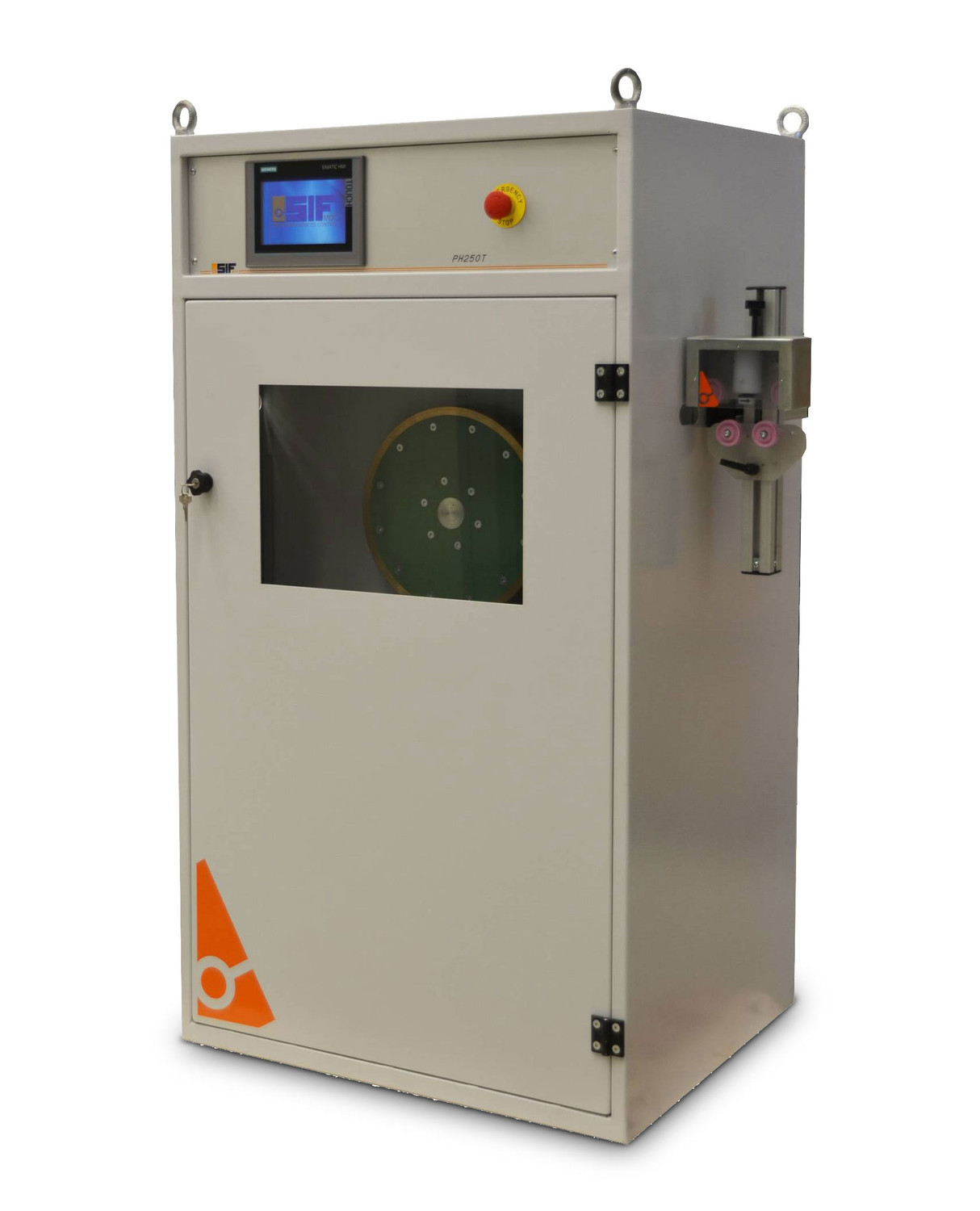

  Big wire series
TIPO K20 K25 K30 K40
Potenza (kVA) 20 25 30 40
Tensione d’uscita (V) 8 – 12 – 16 – 20
Diametro pulegge (mm) 310 – 400 – 500 - 600
Tensione alimentazione (V) 400
Velocità linea (m/min) Da 10 a 2500*


* specificare in fase di richiesta

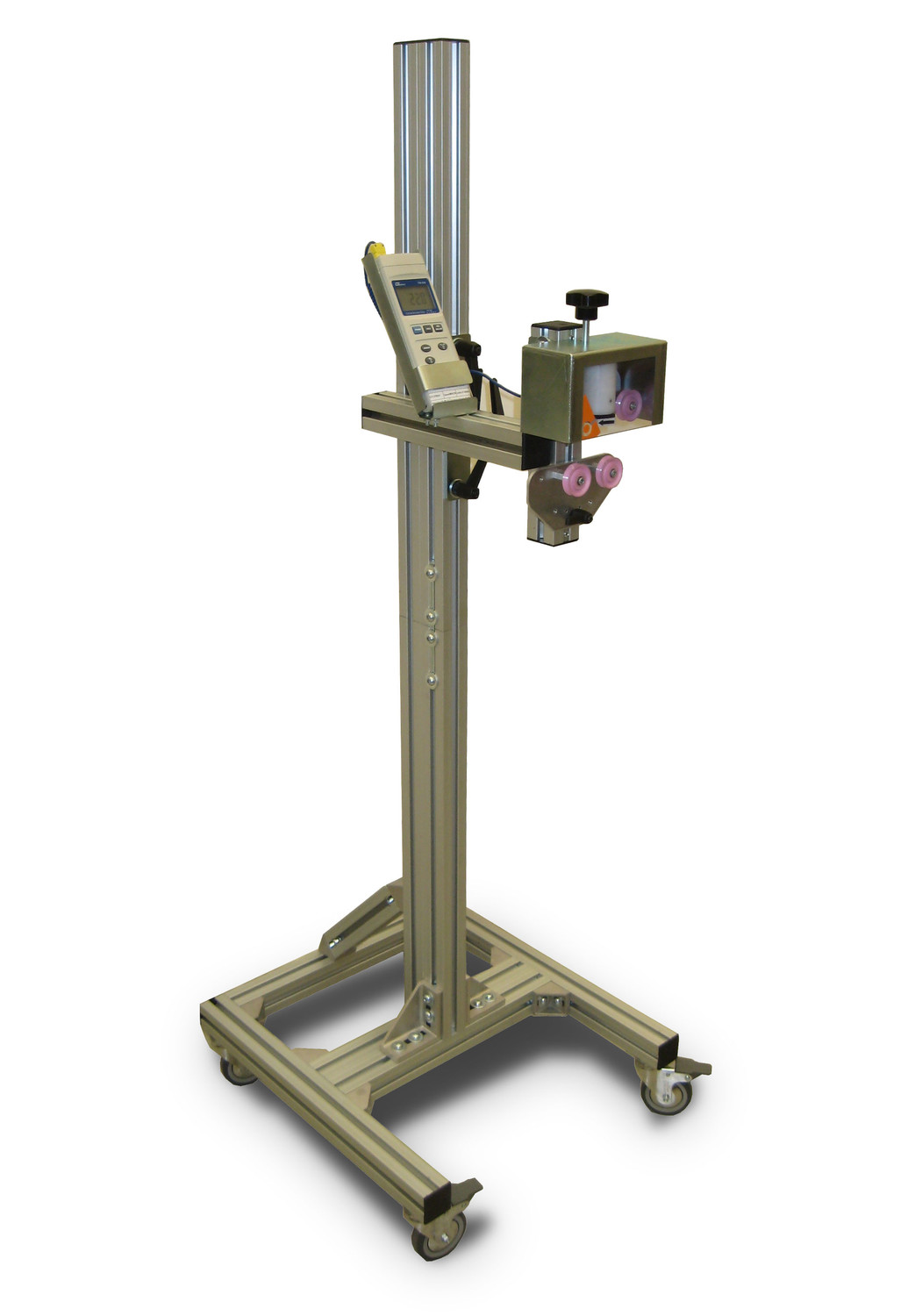

TM250 - Sistema per la verifica della temperatura

Questo sistema serve per verificare la temperatura del filo prima che entri nell’estrusore. E’ complementare al preriscaldatore ed è molto utile per:

  • aiutare l’operatore della linea mentre crea la curva di riscaldamento per il tipo di filo che vuole utilizzare
  • semplificare durante la produzione l’operazione di verifica della temperatura nella fase iniziale ed eventualmente durante la produzione.


Il vero valore aggiunto del sistema, sono le soluzioni innovative nate dall’inventiva del team di Research & Development , che ha saputo coniugare creatività e ingegnerizzazione, per:

  • FLESSIBILITA’ DI IMPIEGO
    è possibile utilizzare il sistema per un ampio range di diametri di fili.
  • SEMPLICITA’ DI UTILIZZO
    attraverso un agevole operazione, si esegue la misura.
  • PREZZO ATTRATTIVO



Caratteristiche del sistema:

  1. Speciale termocoppia per contatto strisciante
  2. Pulegge guidafilo in ceramica
    Affinché la termocoppia appoggi sul filo nella maniera ottimale per rilevare la temperatura
  3. Sistema meccanico di contatto a molla
  4. Carter di protezione
  5. Supporto in alluminio
    Per un semplice fissaggio alla struttura del preriscaldatore


Altre opzioni per il sistema :

  • Strumento digitale di lettura della temperatura
    Fornito con rapporto di taratura.
  • Supporto in alluminio con ruote
    Per un facile spostamento del sistema di misura su diverse postazioni.



VANTAGGI ED INNOVAZIONI SIF

Impostazione facile ed autonoma delle ricette di preriscaldo per ogni tipo di filo senza intervento di SIF, con memorizzazione e codifica con codice numerico.

Offset per la regolazione automatica delle curve di preriscaldo a seconda della temperatura iniziale del filo.

Unico preriscaldatore sul mercato adatto a lavorare sia ad alte che a basse velocità.

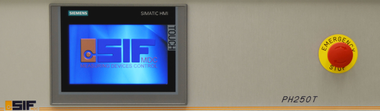

Caratteristiche unità di controllo PH250T50R:
Il valore aggiunto al prodotto è dato sicuramente dall’innovativo sistema di controllo PH250T50R studiato da SIF , che garantisce semplicità di installazione ed utilizzo, con le seguenti caratteristiche:
  • Sistema di regolazione intelligente e flessibile a PLC, che permette di adattare l’apparecchiatura a future esigenze di preriscaldo di nuovi tipi di filo senza l’intervento della SIF.

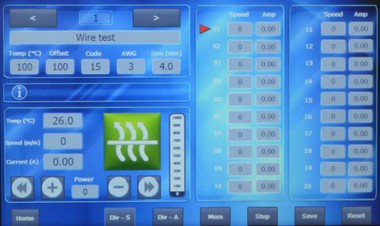

  • Touch screen a colori per la visualizzazione delle diverse funzioni.
  • Creazione in modo semplice di curve di riscaldo per i diversi tipi di filo, associando il valore di corrente alla velocità della linea per raggiungere la temperatura desiderata. In questo modo è possibile mantenere la temperatura costante entro una tolleranza al variare della velocità e sia durante le rampe di salita che di discesa della linea.
  • Capacità di memorizzare 50 ricette tramite un codice numerico, attraverso una semplice interfaccia operatore. Ad ogni codice numerico si può associare: una descrizione, alcuni dati utili, 20 passi di regolazione.
  • L’impostazione delle curve viene eseguita solo la prima volta che si utilizza un nuovo tipo di filo. Per le successive volte, è sufficiente selezionare il codice numerico corrispondente al filo da riscaldare e l’apparecchiatura si regolerà automaticamente in funzione della velocità della linea.
  • Offset manuale, che permette di traslare la curva impostata, nel caso il filo sia più caldo o più freddo rispetto alla temperatura desiderata. Potrebbe infatti accadere che la temperatura iniziale del filo sia più alta o più bassa rispetto alla temperatura iniziale a cui era il filo quando si è creata la curva.
  • Preriscaldo del filo sia a basse che ad alte velocità.
  • Interfaccia PROFINET già inclusa di serie per controllo remoto.
  • Controllo remoto analogico (opzione).
  • Visualizzazione della misura della temperatura direttamente sul touch screen (opzione).
  • Direzione della linea configurabile da touch screen.

Hardware e involucro del preriscaldatore che si caratterizzano per:
  • Robusta struttura metallica e piccole dimensioni d'ingombro.
  • Vetro di ispezione.
  • Portella e interruttore di sicurezza secondo normative antinfortunistiche per proteggere l’operatore da contatti accidentali.
  • Pulsante di emergenza.
  • Ruote metalliche per lo spostamento.
  • Altezza interasse del filo sulla linea: 1015 mm ± 35mm
  • Direzione della linea : da sinistra a destra o da destra a sinistra (da richiedere in fase d’ordine).
  • Encoder per misura della velocità della linea.
  • Interruttore generale per sezionare l’alimentazione.
  • PLC e Touch Screen grafico a colori Siemens per la gestione del sistema.
  • Driver per la regolazione della corrente del sistema di preriscaldo di potenza.
  • Gruppo di misura della corrente e della temperatura.

Tutti i PRERISCALDATORI SIF sono:
  • consegnati con manuali di istruzione e schemi elettrici.
  • rispondenti alle Norme cogenti di prodotto 2004/108/CE del consiglio in data 15/12/2004, e 2006/95/CE del consiglio in data 12/12/2006.

OPZIONI disponibili :
  • Visualizzazione della misura della temperatura nel Touch Screen.
  • Strumento di misura palmare per visualizzare la misura della temperatura.

Negli anni SIF ha inoltre realizzato modelli molto speciali per specifiche caratteristiche richieste del cliente. Vi invitiamo quindi come sempre a contattarci per potervi aiutare nella scelta del modello adatto alle vostre esigenze e a studiare eventuali soluzioni su misura.
