Prova per la propagazione della fiamma su cavi a fascio verticale

homepage > Prodotti > Prove del fuoco > Prova per la propagazione della fiamma su cavi a fascio verticale

I cavi possono infiammarsi quando vengono coinvolti in un incendio. Il loro comportamento dipende da alcune caratteristiche tra cui: il volume di materiale combustibile esposto al fuoco, la configurazione geometrica, la temperatura alla quale è possibile infiammare i gas emessi dai cavi, la quantità di gas combustibile rilasciato, il volume di aria che passa attraverso l’installazione dei cavi e la costruzione del cavo stesso (armato, multipolare o di altro tipo).

Il sistema di prova, necessario alla verifica della propagazione della fiamma lungo un fascio verticale di cavi simulando un incendio, è comunemente chiamato “Cabina Verticale”.


SIF, attraverso la collaborazione con i principali istituti di prova e ricerca, il confronto con i clienti e l’analisi scrupolosa delle norme, ha potuto sviluppare una gamma completa di apparecchiature per le prove in condizione di fuoco, con particolare attenzione a:

  • NORME DI SICUREZZA
  • FACILITA’ DI INSTALLAZIONE
  • CONFORMITA’ ALLE NORME EN 50266 -1, IEC 60332-3-10 + Emendamento 1 (2008), prEN 50399


Il vero valore aggiunto dell’apparecchiatura sono le soluzioni innovative nate dall’inventiva del team di Research & Development , che ha saputo coniugare creatività e ingegnerizzazione per:

  • SEMPLIFICARE LE REGOLAZIONI
  • SUPPORTARE L’OPERATORE DURANTE LA PROVA
  • RISPARMIARE TEMPO PER IL SET UP DELLA PROVA



Elementi che compongono il sistema di prova

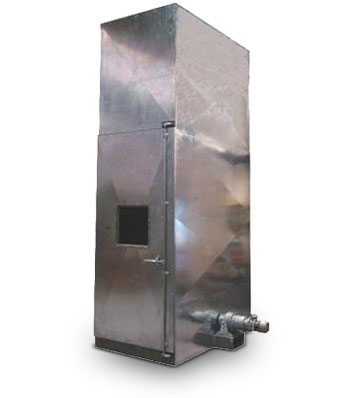

Cabina Verticale

(realizzata secondo le ultime versioni delle norme)

Robusta struttura autoportante
Pannelli interni intercambiabili
Isolamento termico
Porta d’accesso
Condotto per alimentazione aria
Air inlet box
Griglia di camminamento

Sistema per alimentazione dell’aria

Ventola
Quadro di regolazione flusso
Tubo di connessione alla condotta, con predisposizione inserimento sonda di misura
Serranda di chiusura

Scale per supporto cavi

Tipo standard e larga

Gruppo bruciatori

Modello di bruciatore fornito secondo quanto richiesto dalle norme per i due tipi di scale
Tubi flessibili di connessione

Gruppo di accensione bruciatori

Piezoelettrico con termocoppia di verifica presenza fiamma
Valvola di sicurezza per interruzione gas in caso di spegnimento della fiamma

Gruppo di regolazione bruciatori

Flussimetro massico o a tubo di vetro con calibrazione gas propano
Flussimetro massico o a tubo di vetro per aria
Regolatore di flusso
Manometri di verifica
Armadio porta strumenti

SOLUZIONI INNOVATIVE DI SIF

SIF FVTSIA@ (Patented pending)

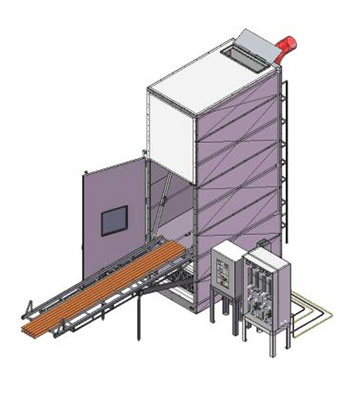

Sistema automatico per inserimento ed estrazione della scala dalla cabina senza l’intervento dell’operatore per :
- Risparmiare tempo per set up della prova
- Garantire sicurezza all’operatore
- Evitare operazioni di carico faticose all’operatore

Guide laterali e sistema meccanico autoportante per :
- Cambio scala rapido e agevole
- Montaggio e smontaggio cavi in comodità
- Eliminare l’utilizzo di mezzi ausiliari di movimentazione e montaggio

Sistema di movimentazione bruciatori

Consente agevoli manovre durante la movimentazione della scala e in fase di taratura della fiamma

Altre opzioni per il sistemi di prova

Paranco elettrico esterno alla cabina per inserimento/estrazione scala
Strumento di misura della portata

Fornito con certificato di taratura riferibile SIT.

Predisposizione per inserimento termocoppie
Predisposizione per impianto antincendio

Integrativo alla cabina verticale per la determinazione della classe di resistenza al fuoco, è il SISTEMA PER HEAT RELEASE TEST SECONDO NORMA EN50399 composto da:

  • Cappa speciale a una o due vie che permette al fumo di passare attraverso il dotto per l’analisi dei fumi solo durante il test Heat Release o di passare attraverso l’altro durante gli altri test. In questo modo è possibile preservare i filtri e il sensore e risparmiare su spese di pulizia e manutenzione
  • Rack per Analisi Gas & Linee di Trasferimento Gas incluso analizzatore O2, CO2 o O2, CO2 e CO
  • Modulo di acquisizione dati con PLC e Software per PC
  • Sistema di misurazione dell’opacità del fumo
  • Aspiratore per estrazione dei fumi


Questo sistema è utile per la misurazione del rilascio di calore e della produzione di fumo sui cavi durante la prova di sviluppo della fiamma per poter rilevare I seguenti parametri in varie condizioni durante il test:

  • FS propagazione di incendio;
  • HRR tasso di rilascio termico;
  • THR rilascio termico totale;
  • SPR tasso di produzione di fumo;
  • TSP produzione di fumo totale;
  • FIGRA indice di crescita del fuoco;
  • Produzione di gocce/particelle infiammabili
  • Valore “E” rilascio termico per volume di ossigeno consumato
