La prova consiste nel simulare la possibile applicazione del cavo, estremizzandone la condizione di lavoro, per verificare la caratteristiche qualitative imposte dalla normativa di riferimento.

Il campione di cavo deve essere testato utilizzando un apparecchio formato da un carrello con sistema di movimentazione, e quattro pulegge, due di uguale dimensione montate sul carrello e le altre due fissate all’estremità dell’apparecchiatura.
Le quattro pulegge devono poter essere disposte in modo che il cavo risulti orizzontale.
La prova consiste nel far compiere al cavo degli spostamenti avanti e indietro (ciclo), di 1 m ad una velocità costante di circa 0,33 m/s, mentre il campione viene sottoposto ad un carico di trazione alle due estremità del cavo.
Inoltre, durante i cicli, al campione deve essere applicata una tensione e una corrente di prova determinata dalla tipologia di cavo.
Il sistema di movimentazione deve essere tale che il carrello non subisca sollecitazioni meccaniche dovute alle inversioni di direzione.
I parametri che caratterizzano la prova sono : pulegge, carico di trazione, numero di cicli, tensione e corrente di prova.
Il cavo deve resistere ad una quantità di cicli di piegatura definiti, senza danneggiarsi (interruzione o corto circuito), nelle condizioni dichiarate.

SIF, attraverso la collaborazione con i principali istituti di prova e ricerca, il confronto con i clienti e l’analisi scrupolosa delle norme, ha potuto sviluppare un prodotto con particolare attenzione a:

  • NORME DI SICUREZZA
  • PREVENZIONE DELL’USURA DELLE PARTI MECCANICHE
  • CONFORMITA’ ALLE NORME CEI EN IEC 60227, BS 6500, CEI EN 50289-3-9, GOST 12182.1, CEI EN 50396, CEI EN 60335, CEI EN IEC 61010-1

Il vero valore aggiunto dell’ apparecchiatura, sono le soluzioni innovative nate dall’inventiva del team di Research & Development , che ha saputo coniugare creatività e ingegnerizzazione, per:

  • ELIMINARE SOLLECITAZIONI MECCANICHE DURANTE LE INVERSIONI DI MOVIMENTO.
  • FACILITARE IL SET UP DELLA PROVA.
  • RILEVARE E SEGNALARE IL CONDUTTORE DANNEGGIATO.

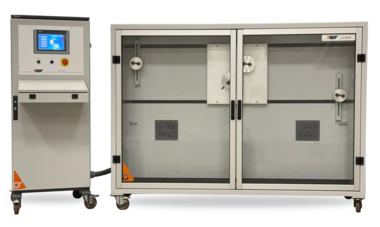

Elementi che compongono il sistema di prova

1. Struttura meccanica portante con ante in vetro di protezione e controllo prova.
2. Sistema di regolazione della posizione delle pulegge per mantenere orizzontale il cavo in prova.
3. Kit di pulegge e pesi intercambiabile a secondo della tipologia di cavi da provare.
4. Morsettiere per collegamento conduttori posizionate all’interno della struttura meccanica, per la completa sicurezza dell’operatore.
5. Gruppo sorgenti di corrente sino a 32A con regolazioni indipendenti tramite manopole.
6. Circuiti ausiliari per rilevazione :
- Interruzione della corrente di prova,
- Cortocircuito tra i conduttori,
- Cortocircuito tra il campione e le pulegge.
7. Pannello di comando operatore per impostazione e visualizzazione parametri di prova per:
- Tensione.
- Corrente.
- Numero di cicli.
- Segnalazione luminosa ed acustica corto circuito/interruzione.
- Pulsanti di START/STOP/RESET.
- Lampada di segnalazione anomalie.
8. Moduli di sicurezza e pulsante di emergenza ed interblocco con apertura ante di protezione.

Soluzioni innovative di Sif

9. SIF_SESM@ Sistema di movimentazione carrello progettato in modo da eliminare le sollecitazioni meccaniche causate dalle inversioni di marcia, che sono presenti nei sistemi con movimentazione a catena.
Realizzato con accoppiamento diretto per ridurre al minimo il rumore e le manutenzioni.
10. SIF_SEB@ Sistema ecologico di alimentazione cavo in prova a basso consumo.

Altre opzioni per il sistemi di prova

11. Sistema per prova due cavi contemporaneamente
12. Sistema meccanico per prove a tre pulegge
13. Sistema meccanico per utilizzare pulegge Ø 25mm
14. Circuitazione elettrica per adattare la resistività del cavo selettore per valore bassa/media/alta.
15. Pannello di comando operatore gestito da PLC con impostazione da tastierino o touch screen.
16. Sistema di prova del “Kink test”.
