Piegatura ripetuta dei cavi

homepage > Prodotti > Prove fisico meccaniche > Piegatura ripetuta dei cavi

La prova consiste nel simulare la possibile applicazione del cavo, estremizzandone la condizione di lavoro, per verificare la caratteristiche qualitative imposte dalla normativa di riferimento.

Il campione di cavo deve essere piegato all’indietro ed in avanti con angoli fino a 270°, con le due posizioni estreme che formano un angolo di 135° su entrambi i lati della verticale, mentre il campione viene sottoposto ad un carico di trazione.

L’apparecchiatura può essere utilizzata per prove sul solo cavo e sul cavo con connettore.
Essa è in grado di compiere due tipologie di cicli:

  • Spostare il campione dalla posizione verticale alla posizione di estrema destra e poi piegare fino alla posizione di estrema sinistra, e quindi ritornare alla posizione originale verticale.
  • Spostare il campione dalla posizione verticale alla posizione di estrema destra e quindi ritornare alla posizione originale verticale.



I parametri che caratterizzano la prova sono: angolo e velocità di piegatura, raggio di piegatura, numero di cicli e carico di trazione. Il cavo deve resistere ad una quantità di cicli di piegatura definiti, senza danneggiarsi (interruzione), nelle condizioni dichiarate.

SIF, attraverso la collaborazione con i principali istituti di prova e ricerca, il confronto con i clienti e l’analisi scrupolosa delle norme, ha potuto sviluppare un prodotto con particolare attenzione a:

  • NORME DI SICUREZZA
  • PREVENZIONE DELL’USURA DELLE PARTI MECCANICHE
  • CONFORMITA’ ALLE NORME CEI EN 50289-3-9, GOST 12182.1, CEI EN IEC 61010-1

Il vero valore aggiunto dell’ apparecchiatura, sono le soluzioni innovative nate dall’inventiva del team di Research & Development , che ha saputo coniugare creatività e ingegnerizzazione, per:

  • TESTARE DIVERSE TIPOLOGIE DI CAVI
  • FACILITARE IL SET UP DELLA PROVA
  • RILEVARE E SEGNALARE IL CONDUTTORE DANNEGGIATO

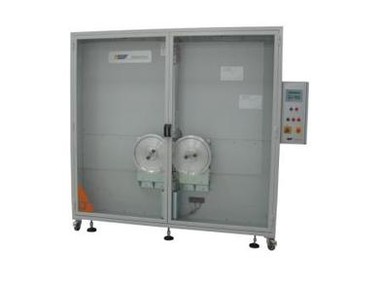

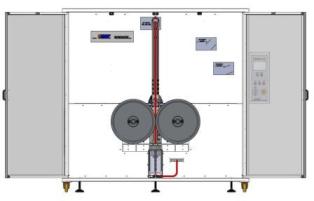

Elementi che compongono il sistema di prova:



  1. Sistema di movimentazione cavo - Progettato in modo da eliminare gli shock causati da inversioni di marcia improvvise
  2. Sistema di fissaggio cavo - Braccio di piegatura con morsetti regolabili
  3. Sistema di regolazione della posizione delle pulegge - Per mantenere l’asse di oscillazione
  4. Kit di pulegge e pesi intercambiabile - A secondo della tipologia di cavi da provare
  5. Pannello di controllo operatore per impostazione e visualizzazione parametri di prova - Angolo e velocità di piegatura, cicli impostati/eseguiti, tipologia cavo, allarmi e segnalazioni
  6. Struttura meccanica portante - Con ante in vetro di protezione e controllo prova
  7. Moduli di sicurezza - Pulsante di emergenza ed interblocco con apertura ante di protezione

    SOLUZIONI INNOVATIVE DI SIF

  8. SIF_RIMC@ Sistema di rilevazione dell’interruzione dei cavi - Rilevazione su ciascun conduttore dell’interruzione
  9. SIF_SMF@ Sistema di impostazione dell’angolo di piegatura e della tipologia di ciclo - Facile set up meccanico con accesso frontale al sistema di regolazione
  10. SIF_CSM@ Controllo elettronico dell’adeguato set up meccanico
