Prove ad alta o bassa temperatura

homepage >Prodotti >Prove fisico meccaniche > Prove ad alta o bassa temperatura

Apparecchiature di prova per materiali isolanti e di guaina dei cavi elettrici.
Lo scopo di queste apparecchiature è di determinare le proprietà meccaniche dei materiali isolanti e delle guaine, in mescole di PVC e PE.

Le prove consistono nel sottoporre il campione a stress meccanici, come la piegatura, allungamento e resistenza all’urto, a bassa temperatura o la pressione ad alta temperatura.
I provini infatti, devono essere sottoposti ad un trattamento di raffreddamento o riscaldamento, prima o durante la prova, conformemente alle prescrizioni relative ai diversi metodi.


SIF, attraverso la collaborazione con i principali istituti di prova e ricerca, il confronto con i clienti e l’analisi scrupolosa delle norme, ha potuto sviluppare un prodotto con particolare attenzione a:

  • SEMPLICITA’ DI UTILIZZO
  • AFFIDABILITA’ E DURATA NEL TEMPO
  • CONFORMITA’ ALLE NORME IEC 60811-504, IEC 60811-505, IEC 60811-506, IEC 60811-508

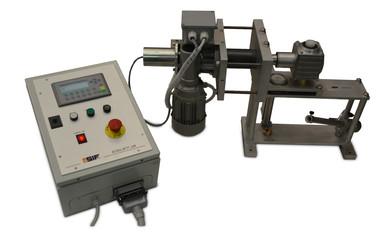

Apparecchiatura per prova di piegatura

La prova consiste nel ruotare uniformemente il mandrino alla velocità di un giro in circa 5 secondi, guidando il provino in modo che si pieghi ad elica stretta e ben aderente al mandrino stesso.
Il diametro del mandrino e il numero di giri da effettuare, dipendono dagli spessori e dalla tipologia di cavo.
La temperatura di raffreddamento e di prova è invece definita dalle norme relative al tipo di mescola.
Per essere convalidata la prova, l’isolante o la guaina dei provini non deve presentare alcuna screpolatura ad un esame a vista, senza ingrandimento.

Caratteristiche dell’apparecchiatura:
1. Apparecchiatura di prova (realizzata secondo le ultime versioni delle norme)
Temperatura di esercizio : fino a - 25° (opzione - 50°)
2. Kit di mandrini intercambiabili a seconda della tipologia di cavi da provare.
3. Serie di boccole guida cavo intercambiabili a seconda della tipologia di cavi da provare.
5. Versione con azionamento manuale.
6. Opzione versione con azionamento automatico.

  • Versione automatica a -50°C
  • Versione manuale

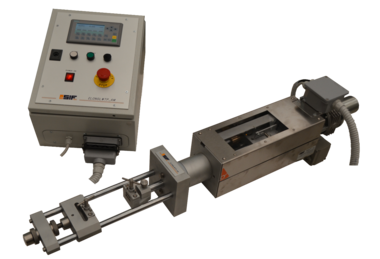

Apparecchiatura per prova di allungamento

Per questa tipologia di prova, è necessario utilizzare dei provini fustellati, precedentemente preparati seguendo le indicazioni descritte nella norma di riferimento.
Le condizioni di raffreddamento dell’apparecchiatura e del provino, variano a secondo della modalità in cui si eseguono.
I campioni fustellati sono fissati su morsetti, seguendo il procedimento descritto nella norma.
La prova consiste nell’applicare una trazione al provino, secondo una velocità costante di separazione di 25 ± 5 mm/min).
L’allungamento deve essere determinato misurando al momento della rottura la distanza tra le linee di fede, se possibile, oppure tra i morsetti.
Le temperatura di prova è invece definita dalle norme relative al tipo di mescola.
Per essere convalidata, in nessuna delle almeno 3 prove valide, deve risultare un allungamento inferiore al 20%.

Caratteristiche dell’apparecchiatura:
1. Apparecchiatura di prova (realizzata secondo le ultime versioni delle norme)
2. Gruppo di trazione con motoriduttore standard
Temperatura di esercizio fino a – 25°
3. Gruppo di trazione con motoriduttore speciale
Versione per Temperatura di esercizio fino a – 50°
4. Pannello di comando da posizionare esternamente alla camera frigorifera
con PLC per gestione prova, display, pulsanti di avanti, indietro, stop, emergenza ed interruttore on/off
5. Versione con rilevazione allungamento manuale

SOLUZIONI INNOVATIVE DI SIF
6. SIF ADEL@ SISTEMA AUTOIMATICO DI RILEVAZIONE DELL’ALLUNGAMENTO
La misura dell’allungamento viene eseguita dopo la prova in modo automatico, e il valore appare sul display del pannello di comando.

  • Versione standard (-25°C)
  • Versione per prova a – 50°, con sistema di rilevamento automatico dell’allungamento.

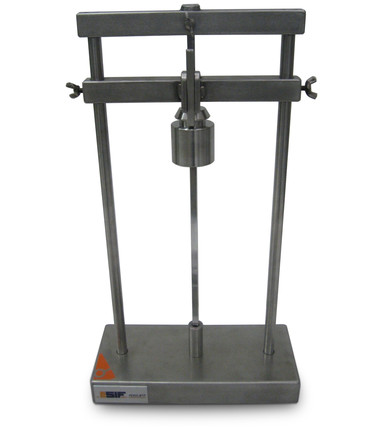

Apparecchiatura per prova di resistenza all’urto

Per questa tipologia di prova, è necessario utilizzare tre campioni, prelevati dal cavo finito, di lunghezza secondo le indicazioni descritte nella norma di riferimento.
Le condizioni di raffreddamento dell’apparecchiatura e del provino, variano a secondo della modalità in cui si eseguono.
L’apparecchiatura deve essere mantenuta all’interno del frigorifero prima e durante l’esecuzione della prova.
Dopo il periodo di raffreddamento, la prova consiste nel posizionare a turno i provini, come indicato nella norma, e quindi lasciare cadere sopra il campione un percussore da un’ altezza di 100 mm.
La massa del percussore dipende dalla tipologia e dimensione del cavo che si vuole testare.
Successivamente si procede ad effettuare la torsione del provino, o ad immergerlo in acqua calda, secondo quanto indicato dalla norma.
Per essere convalidata la prova, i provini non devono presentare alcuna screpolatura ad un esame a vista, senza ingrandimento.

Caratteristiche dell’apparecchiatura:
1. Apparecchiatura di prova (realizzata secondo le ultime versioni delle norme)
Temperatura di esercizio : fino a - 25° (opzione - 50°)
2. Kit di percussori intercambiabili a seconda della tipologia di cavi da provare.

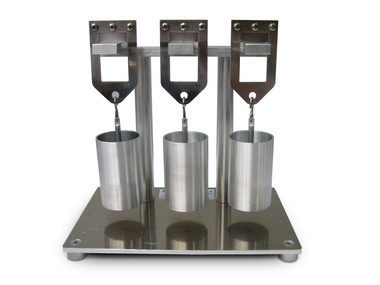

Apparecchiatura per prova di termopressione

Per questa tipologia di prova, è necessario utilizzare tre campioni, prelevati dal cavo finito, di lunghezza secondo le indicazioni descritte nella norma.
La prova consiste nel posizionare i tre provini e lasciare che la lama con spessore da 0,70 ± 0,01 mm, eserciti un pressione perpendicolare all’asse del campione.
La prova deve essere svolta ad una data temperatura costante, ad esempio all’interno di un forno ad aria, e per un determinato tempo. I valori sono specificati dalla norma, a seconda della tipologia del cavo.
Al termine della prova viene misurata la profondità dell’incisione sui campioni fatti raffreddare, la cui media non deve essere superiore al 50% dello spessore medio degli isolanti per procedere con la convalida.

Caratteristiche dell’apparecchiatura:
1. Apparecchiatura di prova (realizzata secondo le ultime versioni delle norme).
2. N.3 postazioni di prova con lame.
3. Kit di supporti porta cavo in prova intercambiabili forniti con cava piatta, a 90° o a 120°.
4. Kit di pesi per esercitare pressione sul cavo.
